[系统] 自己动手DIY给笔记本换电池

[复制链接]
原创
ampc8110

签到天数: 3 天

[LV.2]二兆带宽

id fuldho 发表于 2018-10-21 18:24:08
笔记本电池换芯


    网上有很多关于修复电池的方法,其实电池耗尽后不换电池是无法修复的,
笔记本电池一般都是由多个18650电池组合而成,单个锂电池为3.6V,大概有两并两串4芯(7.2v)、
两并3串6芯(10.8V)、两并4串8芯(14.4V)、3并3串9芯(10.8V)等,下面我们以常见的两并3串6芯(10.8V)
为例说说换心过程。
图1
   关于怎样拆开电池盒,当然是暴力,但要适度,否则502胶水也说“no!no!”,电池盒内有一块电池充放电保护板
注意不要拆坏了,一般在接口那个部位。撬开电池盒观察电池节数和连接方式,拆开时不要急于断开连接线,测量一下电池长度和直径,
购买时一定要符号要求。
   关于焊接,你一定要会识别电池正负极,一点焊接技术,要有点焊机,如果没有可以要求卖家替你焊接好。
大部分电池充放电保护板不能断电,否则保护板进入保护状态,换芯就会失败。
   电池到手之后就开工了,图1可以看到6节电池,两节并联成3节,再把3节串联起来,每个连接点都有一个
输出焊点,用于保护板检测电池状态。把新电池放入电池盒,用跳线分别连接起来,
图2,
  脱离旧电池注意不要让连接线脱开,
图3
  脱离完成就可以把保护板焊接到新电池上了,最后拆掉跳线,
图4

请502胶水帮忙一下,

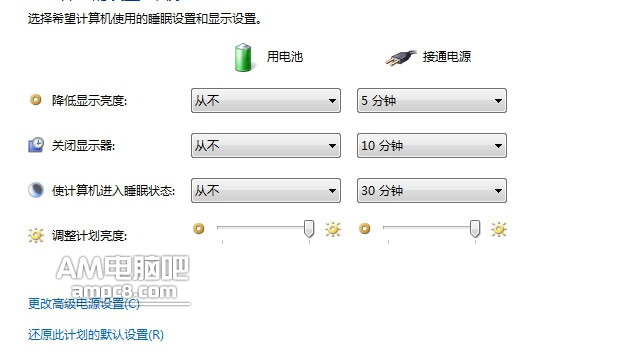

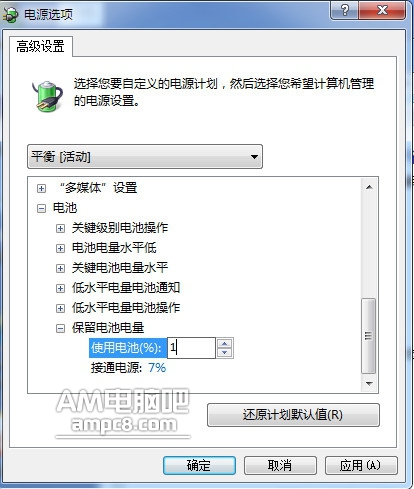

开机笔记本可以检测到电池大功告成了,先把电池充满,更改电源计划全部“从不”,高级设置电池保留为1%,拔掉
适配器电源,你可以尽情使用直到自动关机,重新插入电源适配器充电。

评分

参与人数 1硬盘 +8 收起 理由
ampc81 + 8 原创发帖

本文地址: https://www.ampc8.com/thread-24617-1-1.html
上一篇:求助封装映像版本号问题
下一篇:Win7系统的时间同步功能的改造
回复

举报

ampc853327

签到天数: 4 天

[LV.2]二兆带宽

id 673668000 发表于 2019-01-18 16:12:53
学习了,我看看自己的旧电池也上手试试,自己换换,大不了报废
回复

举报

ampc853075

签到天数: 944 天

[LV.10]无所不能

id wcswcs4 发表于 2019-01-16 08:43:00
这个好。多动手是好事!
回复

举报

ampc852467

签到天数: 1 天

[LV.1]一个记事本

id AMfans 发表于 2018-10-28 21:00:03
谢谢分享
回复

举报

ampc842379

签到天数: 98 天

[LV.6]六个主机箱

id 展翅 发表于 2018-10-28 20:34:45
只能说佩服你,太强悍了。。。
回复

举报

ampc851895

签到天数: 634 天

[LV.9]九级电脑高手

id 123hhgz 发表于 2018-10-23 12:36:40
楼主人才啊,谢谢分享。
回复

举报

ampc823873

签到天数: 188 天

[LV.7]七个CPU

id qinghuaran 发表于 2018-10-23 10:14:43
又长知识了、
回复

举报

ampc810336

签到天数: 3776 天

[LV.Master]顶级配置

id leo 发表于 2018-10-22 23:19:16
这个技巧和难度有点高,动手能力要强,老鸟可一试身手。
回复

举报

ampc850211

签到天数: 561 天

[LV.9]九级电脑高手

id xblz1234 发表于 2018-10-22 20:15:27
认真学习了,感谢楼主图文并茂的教程。。。。
